鈑金加工件圖紙制作內容包括了基本視圖和尺寸標注這兩項，作為入門基本技術，難度不高，卻在生產精密鈑金件中起到重要作用，掌握并熟知工藝標準是工程師的工作內容。
（1）各種形狀的鈑金加工件基本體的視圖畫法
1）棱柱鈑金加工件。棱柱的棱線互相平行。常見的棱柱有三棱柱、四棱柱、五棱柱、六棱柱、八棱柱等。下面以圖1-5所示正五棱柱為例，分析其投影特征和作圖方法。

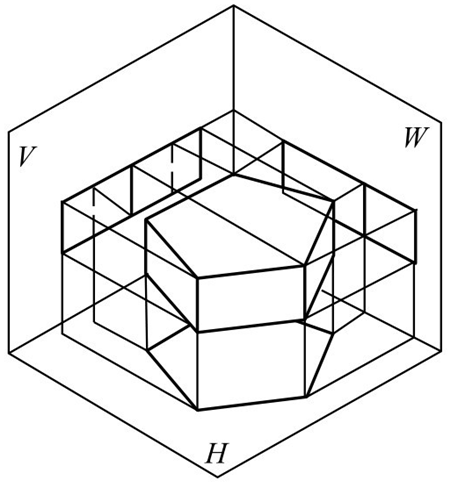

①分析。圖1-5所示正五邊形棱鏡鈑金件的頂表面和底表面平行于水平面，后邊緣表面平行于前表面，其余邊緣表面垂直于水平面。在此位置，五角棱鏡的投影特征是：頂面和底面的水平投影重疊，并且反射真實形狀-正五邊形。五個小面的水平投影累積到五邊形的五個側面中。

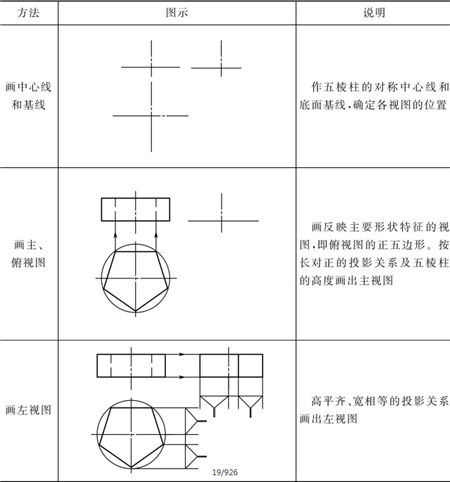

②作圖。根據以上分析作圖，方法見表1-5。
2）圓柱鈑金加工件。圓柱體被圓柱面和上，下端面所包圍。圓柱表面可以看作是一個直線母線，它繞著平行于它的軸旋轉。平行于鈑金件圓柱表面上的軸的任何直線稱為圓柱表面的原點線。
圖1-6所示為右圓柱的三個視圖。由于圓柱體的軸垂直于水平面，因此圓柱體上端和下端的水平投影反映了真實形狀，并且前，側面投影積累成一條直線。圓柱表面的水平投影累積為一個圓形，該圓與兩端的水平投影重合。在正面投影中，前后半圓柱面的投影重疊成一個矩形。矩形的兩條垂直線分別是圓柱面最左和最右元素線的投影，它們也是圓柱體前后的旋轉輪廓。在側面投影中，左右半圓柱面的投影重疊成一個矩形。矩形鈑金件的兩條垂直線分別是圓柱面的前和最后元素線的投影，它們也是圓柱面的左邊界和右邊界的轉彎輪廓。
在制作圓柱的三個視圖時，應首先繪制圓的中心線和圓柱軸每個表面的投影，然后從投影為圓的視圖開始，逐步完成其他視圖。
3）球型鈑金加工件。球的表面可看作是由一條圓母線繞其直徑回轉而成。
球的三個視圖都是直徑相等的圓，并且是球上平行于相應投影面的三個不同位置處的最大輪廓圓。前投影的輪廓圓是前后半球的可見分界線和不可見分界線。水平投影的輪廓圓是上下半球的可見和不可見分界線；橫向投影的輪廓圓是左右半球可見和不可見半球之間的分界線。
應當指出，表示三維形狀和尺寸不需要畫三個視圖，有時可以畫一個或兩個視圖。當然，有時這三個視圖不能完全表達對象的形狀，因此需要繪制更多視圖。例如，當表達上述正方形金字塔，圓錐，四錐和球形時，如果僅表達形狀而沒有標注尺寸，則只能使用主視圖和俯視圖；為了確定尺寸，只能繪制上述圓柱體，圓錐體和球體的一個視圖。
（2）基體的尺寸三個視圖只能表示物體的形狀，確定物體的尺寸也需要標注尺寸?；w的大小通常由長度，寬度和高度這三個維度決定。

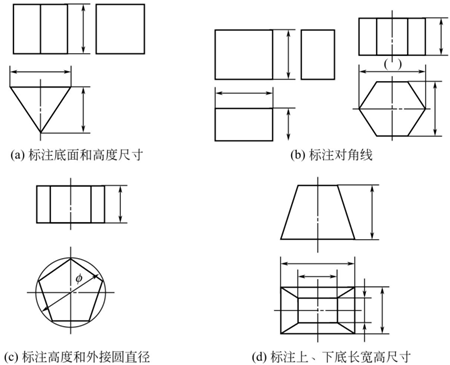

1）外觀尺寸。尺寸應根據其具體形狀進行標記。如圖1-7（a）所示，基體僅需填充其底部尺寸和高度尺寸。對于圖1-7（b）所示的六角棱鏡，底部尺寸有兩種注入方法，一種是注入正六邊形的對角線尺寸（外接圓直徑），另一種是注入相對側尺寸（扳手尺寸）。通常使用后一種表示法，并且將對角線大小用作參考大?。ㄔ诶ㄌ?hào)中）。圖1-7（c）示出了正五角形棱鏡，其底面是刻有圓的正五角形?？梢宰⒁獾降酌嫔系耐饨訄A的直徑和正五邊形棱柱的高度。圖1-7（d）中所示的四棱柱必須標有上下底座的長度，寬度和高度尺寸。

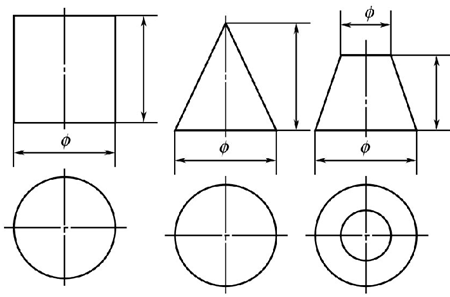

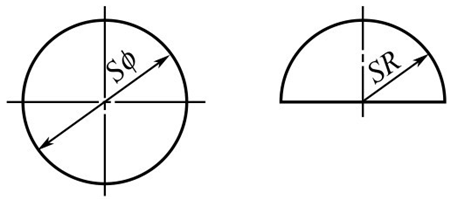

2）曲面體鈑金件。如圖1-8所示的是各種回轉體（曲面體）的尺寸標注。其中，圓柱、圓錐、圓臺需注出底圓直徑和高度尺寸，球只需注出球面的直徑，并在直徑尺寸數字前加注“Sф”，在半徑尺寸數。
